Por: Leonardo Scalabrini (*)
Recentemente, em uma conversa com um colega Operador de Guindaste, ele pediu minha opinião sobre o deslocamento de peças de contrapesos de guindaste sobre a estrutura da máquina e em trânsito. Foi um bate papo muito interessante e construtivo, em que ponderamos a permissibilidade desta operação, o desgaste do equipamento, as condições do caminho onde será realizado tal deslocamento é a famosa “lei da balança”.
A primeira pergunta então a ser respondida seria: é possível deslocar e realizar transporte de peças de contrapesos sobre o guindaste?
Então, Sim e Não. Para uma resposta objetiva devemos consultar o Manual de Segurança, Operação e Manutenção do Fabricante.
Se este documento não indica ou não permite esta operação, logo não é possível transitar com peças de contrapeso sobre a estrutura do equipamento. Porém, caso exista essa possibilidade, deve ser seguida à risca as instruções para garantir a segurança e a integridade do guindaste.
Pegando como exemplo o guindaste SANY STC1600T7, de capacidade nominal de 160 toneladas, o transporte de peças contrapesos sobre sua estrutura superior e/ou estrutura inferior é previsto no Manual do Fabricante do equipamento, desde que sejam seguidos alguns critérios.

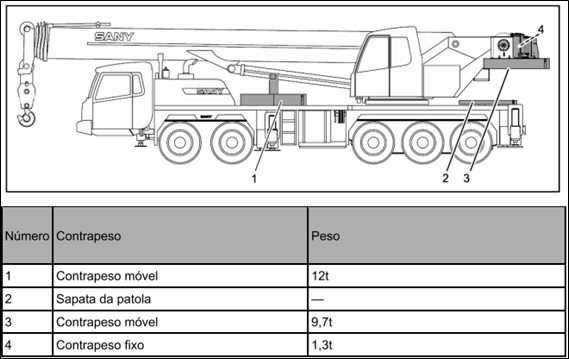

Conforme a Figura 1, retirada deste manual, a peça do contrapeso fixo de 1,3 toneladas (4) e a peça do contrapeso móvel de 9,7 toneladas (3) podem ser instaladas na estrutura superior do guindaste. A peça de contrapeso móvel de 12,0 toneladas (1) e as sapatas das patolas (2) devem ser acomodadas na estrutura interior.
Existem duas configurações permitidas em que o guindaste SANY STC1600T7 desloca com contrapesos.
A primeira configuração somente a montagem do contrapeso fixo de 1,3 toneladas. Nesta situação, o guindaste desloca-se normalmente nas velocidades permitidas em estado normal.
A segunda configuração, além do contrapeso fixo de 1,3 toneladas, é montado o contrapeso móvel de 9,7 toneladas na estrutura superior e, se necessário, colocado sobre a estrutura inferior contrapeso móvel de 12 toneladas.
Nesta segunda situação, o deslocamento do guindaste somente poderá ocorrer e ser autorizado se as seguintes condições forem cumpridas:
- Velocidade Máxima de 20 km/h;
- Deslocamento em Curtas Distâncias, não excedendo 10 km por deslocamento;
- Não realizar deslocamentos constantes;
- Proibido transitar em rodovias e estradas:
Somente permitido o deslocamento em caminhos de serviço devidamente preparados para tal: nivelado, compactado, planificado, sem aclives ou declives, sem curvas acentuadas e com piso completamente regular (sem a existência de buracos, ondulações).
Destaca-se, ainda, que a adoção desordenada e contínua deste modo de transporte dos contrapesos resulta no desgaste prematuro do guindaste, principalmente dos componentes de sua estrutura inferior, tendo como consequências:
- Aumento das ocorrências de manutenções corretivas;
- Ampliação dos custos de manutenção do equipamento;
- Elevação do consumo de combustível;
- Redução de produtividade;
- Compromete a segurança da dirigibilidade do guindaste.
Todavia, mesmo sendo permitido pelo Manual de Segurança, Operação e Manutenção do fabricante da máquina, é necessário que se cumpram as Legislações existentes.
A “Lei da Balança” – que, na verdade, é um conjunto documentos legais: Lei Nacional Nº 14.229; Resolução do CONTRAN 882/2021 e Portaria SENATRAN 268/22 – determina que para veículos do tipo do guindaste 160 toneladas referido, a carga máxima por eixo não deve ser superior a 12 toneladas.
O Guindaste SANY STC1600T7 (conforme a Figura 2 abaixo) atende esta carga máxima por eixo quando são excluídos de sua estrutura os jibs e seus suportes, o pneu estepe, qualquer modelo de moitão e bola gancho, o guincho auxiliar, as sapatas das patolas e qualquer peça de contrapesos.
Assim, sem considerar os outros componentes do guindaste listados, se forem montados/colocados o contrapeso fixo (1,3 toneladas) e os contrapesos móveis (9,7 toneladas e 12,0 toneladas), o peso por eixo do equipamento excederá o permitido pela legislação brasileira.
As figuras 3 e 4 demonstram o peso por eixo do SANY STC1600T7, quando os contrapesos são adicionados a sua estrutura para fins de deslocamento:
Os valores dos pesos por eixo informados nas figuras 3 e 4 tem objetivo apenas didático e não refletem necessariamente a exatidão, uma vez que os contrapesos são posicionados entre os eixos 2 e 3 e sobre o eixo 5. Contudo, é seguro afirmar que o peso em todos os eixos, nestes exemplos, será superior às 12 toneladas limitada pela legislação.
Independente da autorização pelo fabricante, das condições do caminho de serviço ou do excesso do peso por eixo em relação à legislação, a decisão final do uso do guindaste no transporte próprio de seus contrapesos passa pelo crivo do seu proprietário, uma vez que não é uma operação ordinária e os custos adicionais de manutenção, bem como o impacto na vida útil do equipamento devem ser sempre considerados.
